Для обеспечения коммуникации между разными регуляторами и системами управления с котлами THERMONA, мы разработали собственный каскадный регулятор THERM TKR, который обрабатывает сигнал или информацию от выше стоящего регулятора и передаёт нужные данные каждому котлу в каскаде. Регулятор используется не только в виде посредника между котлами и выше стоящим регулятором - THERM VPT, PT 59 X или другим, но также для самостоятельного регулирования температуры теплоносителя на выходе из каскада по наружной или по постоянной температуре. Параметры для работы регулятора настраиваются с помощью сенсорного дисплея.
THERM TKR также значительно упрощает диагностику котлов в каскаде отображая на переключаемых меню экрана состояние каждого котла в каскаде. В случае возникновения неисправности передает сигнал о неисправности выше стоящему регулятору.

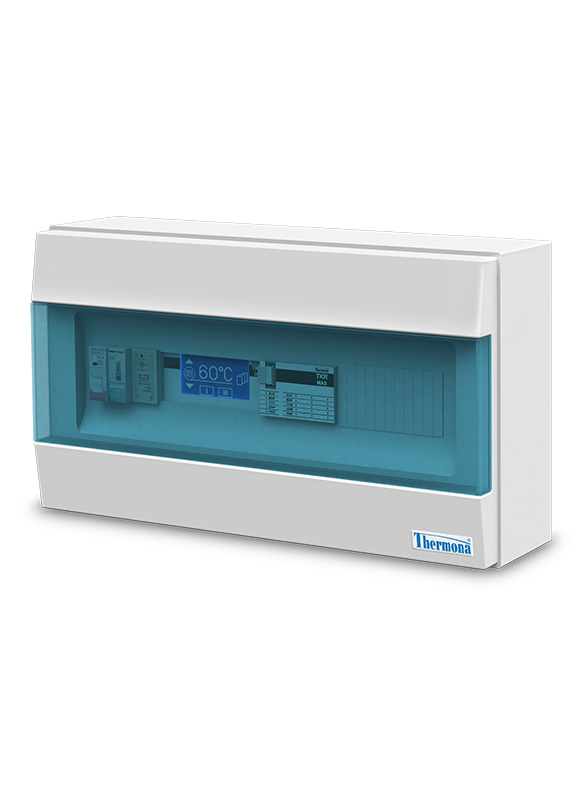

Каскадный регулятор TKR MAS/3 встроенный в монтажную коробку предусмотрен для установки на стену рядом с котлами. Размер коробки позволяет установить до 5-ти модулей TKR SOT и таким образом увеличить количество управляемых котлов в каскаде до 8-ми (или до 7-ми с блоком сигнализации TKR REP).
Комплект, готовый к монтажу на стену, включает в себя:

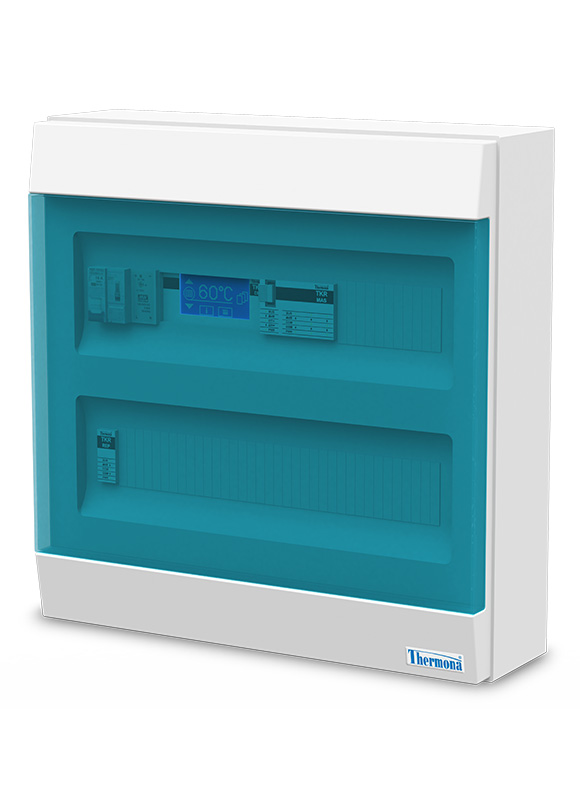

Каскадный регулятор TKR MAS/3 встроенный в монтажную коробку предусмотрен для установки на стену рядом с котлами. Размер коробки позволяет установить до 21- го модуля TKR SOT и таким образом увеличить количество управляемых котлов в каскаде до 24-х (блок сигнализации TKR REP входит в комплект TKR BOX II).
Каскадный регулятор TKR MAS/3 встроенный в монтажную коробку предусмотрен для установки на стену рядом с котлами. Размер коробки позволяет установить до 29-ти модулей TKR SOT и таким образом увеличить количество управляемых котлов в каскаде до 32-х (2 блока TKR REP для сигнализации неисправностей и сигнализации работы входят в комплект TKR BOX III).

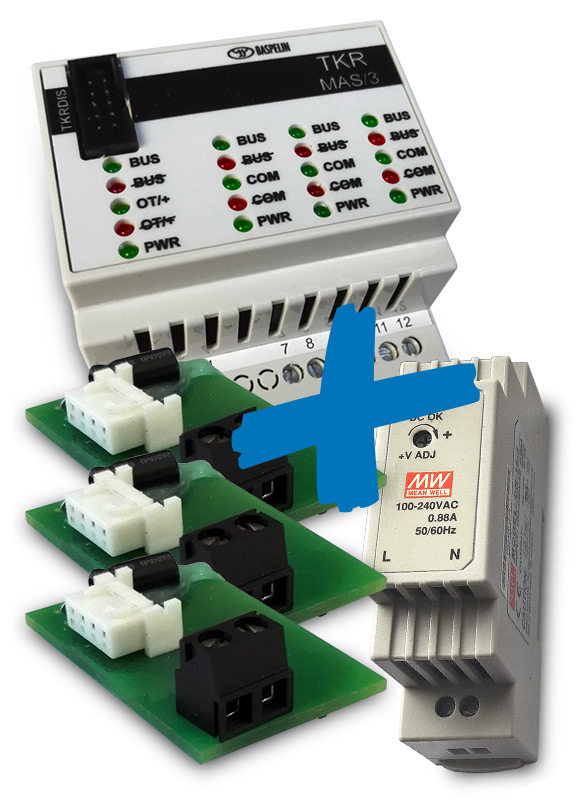

Комплект регулятора TKR MAS/3, готовый к установке в щит на DIN – рейку, содержит все основные компоненты для регулирования каскада из 3 – х котлов:

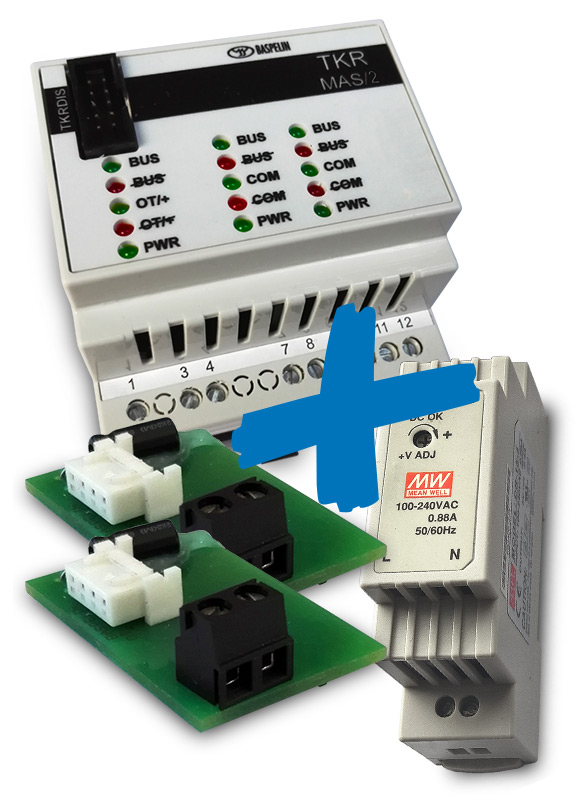

Комплект регулятора TKR MAS/2, готовый к установке в щит на DIN – рейку, содержит все основные компоненты для регулирования каскада из 2 – х котлов:
Блок регулятора TKR MAS/3 самостоятельно управляет 3-мя котлами в каскаде, для расширения на макс. 32 котла используются модули расширения. Работает или самостоятельно по наружной, или постоянной температуре, или по управлению выше стоящего регулятора по коммуникации ОТ+, или сигналом 0 – 10В. Питание блока 5В, установка на DIN-рейку, ширина 4 модуля.
Блок регулятора TKR MAS/2 самостоятельно управляет 2-мя котлами в каскаде, для расширения на макс. 32 котла используются модули расширения. Работает или самостоятельно по наружной, или постоянной температуре, или по управлению выше стоящего регулятора по коммуникации ОТ+, или сигналом 0 – 10В. Питание блока 5В, установка на DIN-рейку, ширина 4 модуля.
Модуль расширения – применяется для подключения последующего котла к регулятору TKR MAS/2 или TKR MAS/3, устанавливается на DIN-рейку, ширина 1 модуль, соединение с регулятором (питание и коммуникация) предусмотрено по шине TKR BUS встроенной в DIN-рейку.
Дисплей для настройки дополнительных функций, отображение состояния регулятора и параметров всех котлов, подключенных в каскад, для настройки можно применить REK GTP-S – сервисный дисплей для настройки электрокотлов THERMONA (после его отключения регулятор будет работать по последним настройкам произведенных на дисплее до его отключения).
Источник питания 230 В / 5 В, 2,4 А – для питания каскадного регулятора TKR, подходит для каскада от 2-х до 32-х котлов.
Блок сигнализации неисправности любого котла в каскаде и сигнализации аварии всех котлов в каскаде или сигнализации включения любого котла и насоса отопительной системы.
Шина для быстрого и простого соединения регулятора TKR MAS с модулями расширения TKR SOT, и сигнализации TKR REP (при одном дополнительном модуле можно соединить перемычками из проводов).
Плата с разъемом для подключения котлов типоряда «КОМФОРТ» и конденсационных котлов к каскадному регулятору TKR MAS/2, или TKR MAS/3, или модулю расширения TKR SOT.
Датчик температуры с кабелем размещен на выходе из анулоида и является самым необходимым для работы каскадного регулятора.
Применяет сервисный специалист для настройки каскадного регулятора на время пуско-наладки и сервисного обслуживания (при не установленном дисплее TKR DIS).
Датчик наружной температуры для регулирования по наружной температуре – эквитермное регулирование.
